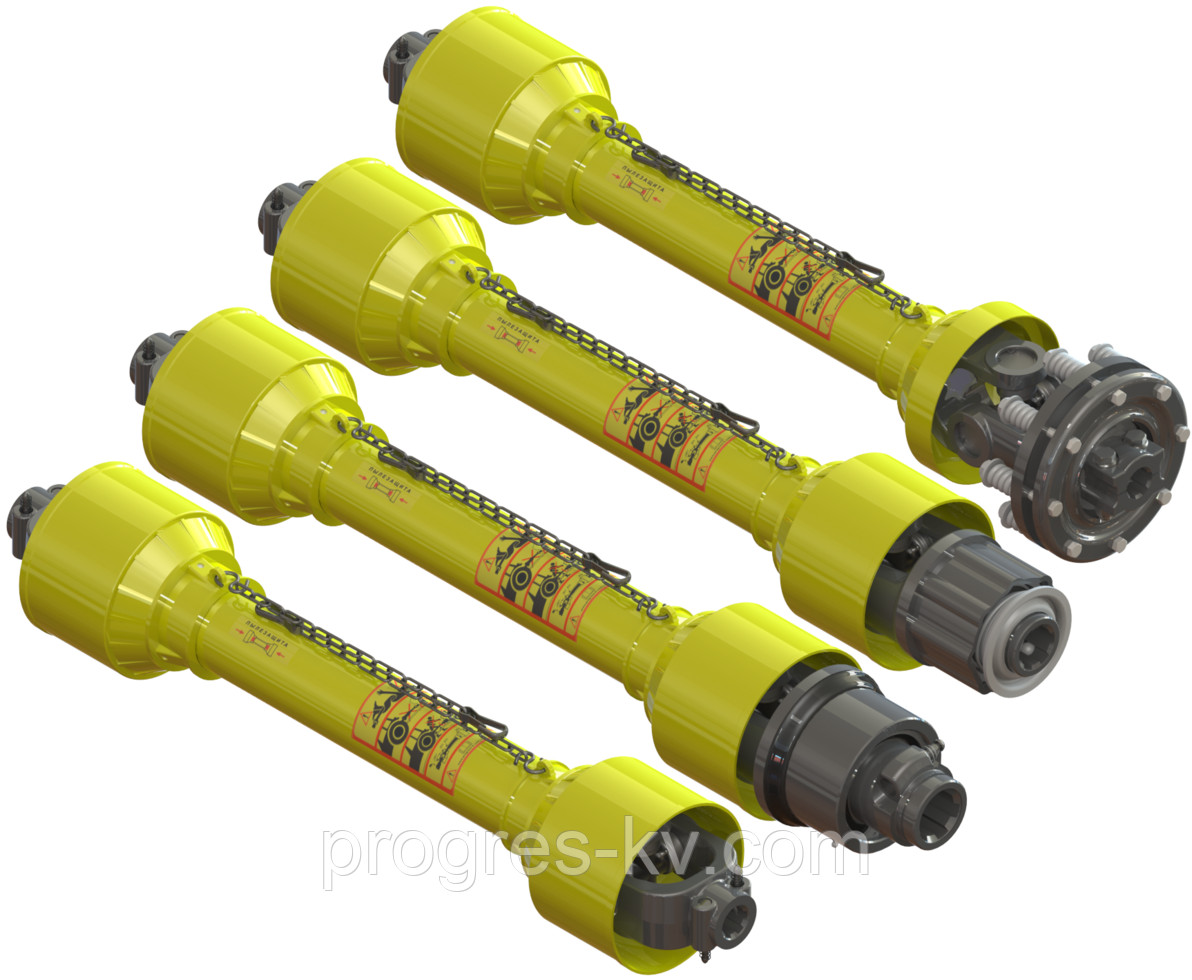

Карданний вал з обгінною муфтою 740-1100 мм, для сітківки, обприскувача, розкидача

Для польових обприскувачів, для сітківок, до зернових сітків з універсальною обгінною муфтою.(Муфта обгінна універсальна  призначена для захисту трактора та приводних валів від залишкової кінетичної енергії, яка виникає під час зупинки ВОМ або у разі різкого уповільнення обертання).  Кінцеві елементи: 6,8 щіців та інші за запитом.Параметри: P=12 кВт (16 л.с.), Мкр=210Нм,  за 540 об/хвP = 18 кВт (24 л.с.)  Мкр=170 Нм за 1000об/хвКрестина (22,03*54,8) KB.2B00907  Як підібрати карданний вал1. Вимірювати замір на старому карданному валу: - зовнішньому діаметру підшипника D; - висоти хрестовини підшипниками Н.Шаг 2 Свести замір довжини карданного вала в складеному стані Lв.min або, якщо немає карданного вала, монтажну довжину Lм.Шаг 3 Визначити тип приєднувальних кінцевих елементів: — шліцьове з'єднання, (заміряти зовнішній діаметр шліц і визначити їх кількість);– під квадрат (заміряти межу);-під шестигранник (заміряти грань);- шпонкове з'єднання (заміряти діаметр і ширину шпоночного паза); Крок 4 Визначити наявність запобіжних елементів:-обгінної муфи;-радіально-штифтової муфти;-муфти зі зрізним болтом;- фрикційної муфти; - ширококутного шарніра. Зверніть увагу на кількість шліц!
