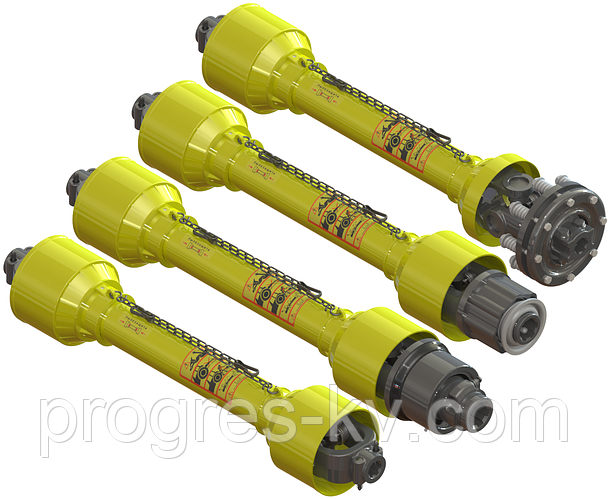

ЯК ПІДІБРАТИ КАРДАН ДО ТЕХНІКИ

ЯК ПІДІБРАТИ КАРДАН ДО ТЕХНІКИ



ЯК ПІДІБРАТИ КАРДАН ДО ТЕХНІКИ

1. Зробити замір: зовнішнього діаметра підшипника хрестовини D, висоти хрестовини з підшипниками Н.



2.  Визначити потужність карданної передачі та типорозмір хрестовини



Хрестовина

Номінальна

 потужність Рн,  кВт (до.з)

Застосування

D, мм

Н, мм

540 хв-1

1000 хв-1

22

54

12 (16)

18 (24)

Навісні сівалки, обприскувачі, розкидачі мінеральних добрив

22,03

54,8

23,84

61,35

15 (21)

23 (31)

Причіпні сівалки, обприскувачі

17 (23)

26 (35)

28,06

73

26 (35)

40 (55)

Жниварки, косарки, обприскувачі навісні, сівалки причіпні і навісні

27,03

74,65

35

98

35 (47)

54 (74)

Жатки для збирання соняшника, кукурудзи, подрібнювачі, кормозмішувачі, мульчувачі, прес-підбирачі, ґрунтообробні фрези

47 (64)

74 (100)

32,015

76

38 (52)

59 (80)

34,9

106,3

66 (90)

100 (136)

Грядоутворювачі, важкі ґрунтообробні фрези, кормозмішувачі

39

118

88 (120)

139 (190)



3.         Зробити замір довжини карданного валу в складеному стані Lв. min:

або при відсутності карданного валу - монтажну довжину Lм:



4.  Визначити тип приєднувальних кінцевих елементів: під шестигранник, шпонкове або шліцьове з'єднання єднання; зовнішній діаметр D і кількість шліців Z.



5.  Визначити наявність запобіжних муфт (обгінних, радіально-штифтових, зі зрізним болтом, фрикційних) і ширококутних шарнірів.



6. Передати менеджеру на виробництво необхідну інформацію для отримання карданного валу.
